Манометры. Измерение давления.

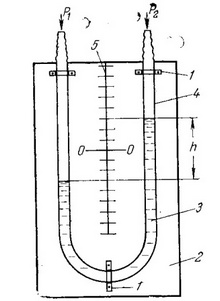

В этих приборах измеряемое давление или разрежение уравновешивается силами упругого противодействия различных чувствительных элементов, деформация которых, пропорциональная измеряемому параметру, через рычаги передается на стрелку или перо прибора. При снятии давления чувствительный элемент возвращается в первоначальное положение под воздействием упругой деформации. Деформационные манометры нашли широкое применение в промышленности, что обусловлено простотой и надежностью конструкции, наглядностью показаний, малыми габаритами, высокой точностью и широкими пределами измерения.

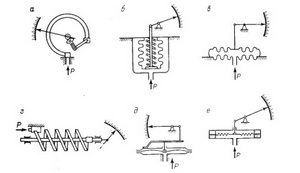

В качестве измерительных элементов деформационных манометров и измери-тельных преобразователей давления, разрежения и перепада давлений используют одновитковую трубчатую пружину (рис. 3а), сильфон (рис. 3б), мембранную коробку (рис. 3в), многовитковую трубчатую пружину (рис. 3г), вялую мембрану (рис. 3д), жесткую мембрану (рис. 3е).

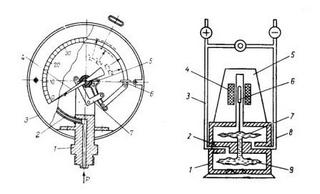

В трубчатопружинном манометре с одновитковой трубчатой пружиной (рис. 4), получившем наибольшее распространение, чувствительным элементом является трубчатая пружина 2, представляющая собой полую трубку овального или эллиптического сечения, согнутую по дуге окружности на 180–270. Маленькая ось эллипса трубки располо-жена параллельно, а большая – перпендикулярно плоскости чертежа. Один конец трубчатой пружины жестко соединен с держателем 1, укрепленным винтами в круглом корпусе 3 манометра. Держатель имеет резьбовой ниппель, предназначенный для крепления при-бора на трубопроводе или аппарате, в котором измеряется давление. Свободный конец пружины поводком связан с передаточным механизмом 7 , состоящим из зубчатого сектора и сцепленной с ним шестеренки, на ось которой насажена стрелка 4.

Для устранения мертвого хода стрелки, вызванного люфтами в соединениях, пере-даточный механизм снабжен упругим спиральным волоском 5. Внутренний конец волоска крепится на оси стрелки, а внешний – на неподвижной плате механизма. Волосок постоянно прижимает шестеренки со стрелкой в направлении, противоположном перемещению звеньев механизма под действием давления, что устраняет влияние люфтов в соединениях, и стрелка прибора начинает двигаться одновременно с отклонением чувствительного элемента.

Под действием давления среды, сообщающийся с внутренней полостью трубчатой пружины, последняя несколько распрямляется, свободный конец перемещается и тянет за собой поводок, который через передаточный механизм вызывает перемещение стрелки по шкале прибора. Раскручивание трубчатой пружины, согнутой по дуге окружности, обусловлено тем, что при подаче давления ее эллиптическое сечение стремиться перейти в круглое. При этом малая ось эллипса, расположенная в плоскости чертежа, увеличивается, и волокна пружины, находящиеся на радиусе r1, переходят на больший радиус r1’, а волокна, находящиеся на радиусе r2, переходят на меньший радиус r2’. Так как длина трубчатой пружины остается неизменной, а один конец ее жестко заделан в держателе, в пружине возникают внутренние напряжения, приводящие к ее раскручиванию и перемещению свободного конца. Последний и, следовательно, стрелка прибора перемещаются пропорционально изменению измеряемого давления, поэтому манометр имеет равномерную шкалу.

3. Грузопоршневые манометры

В этих приборах измеряемое давление определяется по величине нагрузки, воздействующей на поршень определенной площади. Грузопоршневые манометры имеют высо-кую точность (0,02; 0,05; 0,2) и широкий диапазон измерения (0,1- 250 МПа). Обычно их применяют для градуировки и поверки грузопоршневых манометров.

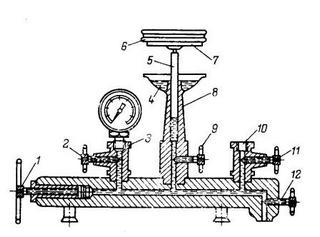

Грузопоршневой образцовый манометр МП-60 (рис. 5), предназначенный для поверки технических манометров с одновитковой трубчатой пружиной состоит из вертикального цилиндра 8 с тщательно пригнанным стальным поршнем 5, на верхнем конце которого закреплена тарелка 7 для укладки образцовых грузов 6, имеющих форму дисков. Воронка 4 служит для заполнения прибора минеральным маслом. Прибор имеет поршневой пресс 1 с манжетным уплотнением. Для установки поверяемых манометров предназначены штуцеры 3 и 10. Игольчатые вентили 2, 9, и 11 служат для перекрытия каналов, вентиль 12 для спуска масла. Создаваемое грузом давление P = m/A, где m - масса поршня с тарелкой и грузом; А - эффективная площадь поршня, за которую принимают сумму площади сечения поршня и половину площади кольцевого зазора между поршнем и ци-линдром (обычно А=0,996–1,004см2). Пределы измерения прибора 0 – 6 МПа. Класс точности 0,05.
