Теплые полы своими руками



Может показаться, что тёплый пол — новая технология. Это верно только отчасти, так как новшества заключаются  лишь в способах обогрева пола, в то время как принципиально пол в качестве источника тепла был известен ещё в Древнем Риме и в Корее.

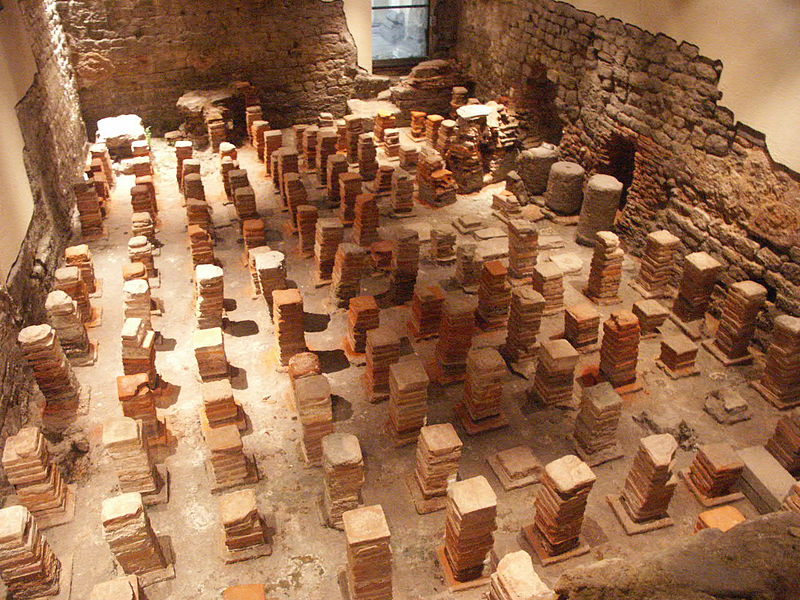

В традиционной корейской системе отопления ондоль горячие газы и дым из печки проходит в полостях под полом. Надёжная и эффективная технология выдержала проверку веками и успешно дошла до наших дней.

В современных тёплых полах для нагрева используется вода или электричество. Обе технологии обладают как преимуществами, так и недостатками.

Преимущества любого тёплого пола в равномерном нагреве пространства, начиная с самого низа. Наверняка многие заметили, для того, чтобы согреться часто бывает достаточно одеть тёплые носки. Отопление в полу работает примерно так же, согревает прежде всего ноги, благодаря чему люди чувствуют себя комфортно при более низкой общей температуре воздуха в помещении. Следствие «эффекта тёплых носков» - на отопление расходуется меньше энергии.

Кроме того, ввиду отсутствия в помещении отдельных объектов и зон, нагретых больше, чем все остальные, практически отсутствуют потоки воздуха, вызванные теплообменными процессами и сопутствующие им сквозняки.

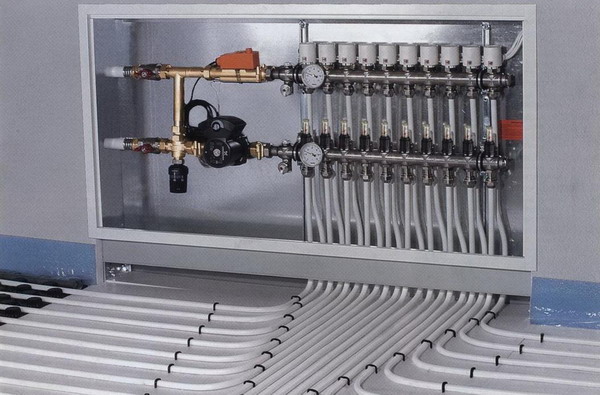

Тёплый водяной пол представляет собой систему труб, стационарно проложенных под полом и залитых стяжкой, в которых циркулирует горячая вода. Понятно, что доступ к трубам в полу крайне ограничен, случись протечка, устранить её довольно сложно.

Регулировка степени нагрева водяных полов происходит примерно также, как и регулировка радиаторов отопления, изменением подачи теплоносителя. Она может быть как ручной, так и автоматической с использованием системы датчиков, клапанов и сервоприводов.

Бытует мнение, что водяной пол не требует электричества. Это не совсем так, электричество необходимо автоматическим системам регулировки и циркуляционным насосам.

Несмотря на сложности с монтажом и ремонтом, водяные полы пользуются популярностью, что обусловлено меньшими эксплуатационными расходами в сравнении с электрическими полами.

Зато электрический тёплый пол можно устроить везде, где есть электричество, в то время как оборудовать водяной пол в городской квартире практически невозможно без конфликта с коммунальщиками, если только водяной пол не предусмотрен проектом, что встречается довольно редко.

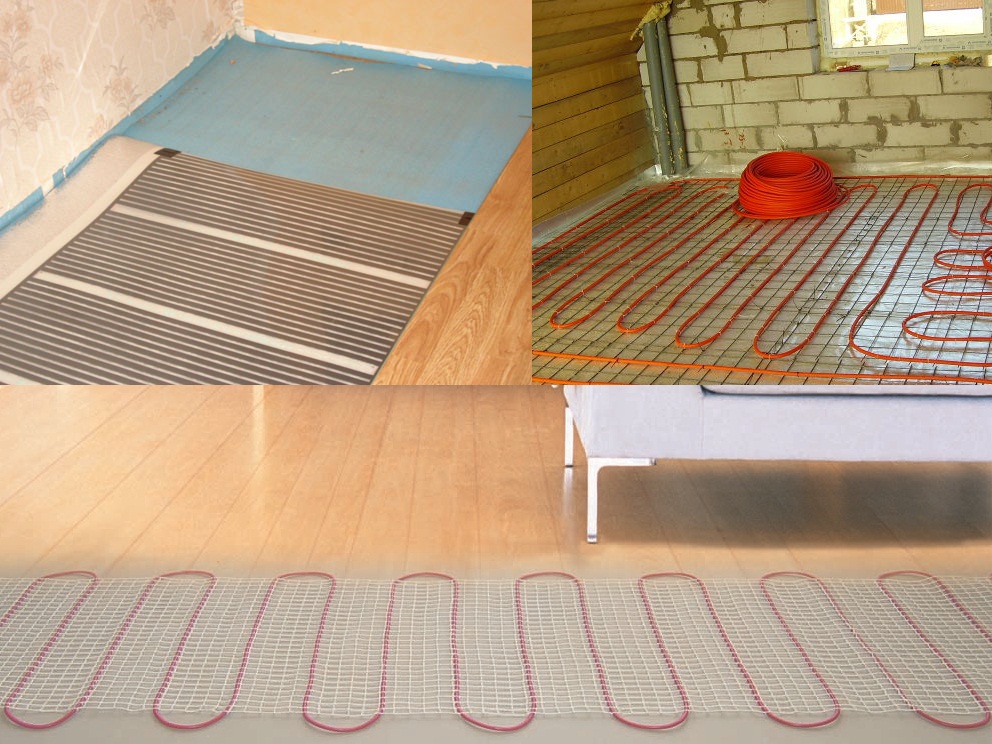

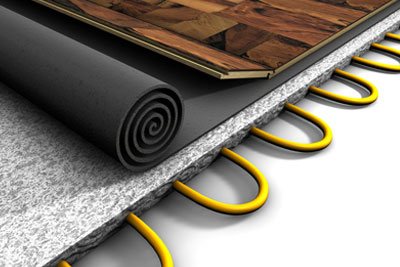

Электрический тёплый пол представляет собой распределённый по площади нагревательный элемент, подключённый к сети через регулятор. В качестве нагревательного элемента в электрических полах используются одножильные и двужильные гибкие греющие кабели, нагревательные маты, плёнки и заполненные низкозамерзающей жидкостью полимерные трубки, внутри которых проложен нагревательный электрический кабель.

Отличия в свойствах электрических нагревательных элементов обуславливают отличия монтажных и эксплуатационных характеристик тёплых полов.

Одножильный нагревательный кабель требует подключения к сети обоих концов, в то время как свободный конец двужильного кабеля никуда не подключается. Считается, что электромагнитное излучение, присущее любому проводнику под напряжением, у двужильного кабеля ниже, чем у одножильного.

Обычные нагревательные маты представляют собой тот же кабель, но закреплённый на армирующей сетке, что облегчает укладку. В карбоновых нагревательных матах, их ещё называют инфракрасными, вместо проводников нагревателями служат карбоновые стержни.

Нагревательные кабели и маты монтируют в стяжку или под плитку, в плиточный клей. Как правило, предназначенные для установки в стяжку кабели мощнее. Плитка тоньше стяжки и обладает лучшей теплопроводностью, поэтому под неё укладывают менее мощные нагреватели. Назначение кабеля или мата указано в сопроводительных документах.

Плёночный пол не требует никакой стяжки или плиточного клея. Тонкую плёнку укладывают непосредственно под финишное напольное покрытие. Это самый простой и лёгкий способ монтажа тёплого пола.

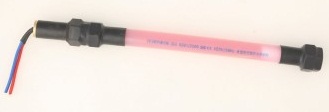

Жидкостные электрические тёплые полы появились сравнительно недавно. Водяными их называют ошибочно, так как в нагревательных трубках не вода, а особая низкозамерзающая жидкость. Она понадобилась, чтобы повысить инерционность полов. В сравнении с обычным кабельным, жидкостный электрический пол медленнее остывает, «держит» тепло, что способствует экономии энергии.

Монтаж электрического тёплого пола зависит от его конструкции. Можно поручить эту работу профессионалам, купить тёплый пол вместе с установкой. Однако, стоит ли платить кому-то деньги, если можно смонтировать пол самому?

В большинстве помещений нет необходимости греть весь пол, так как эффективность нагревателя под стационарно установленными предметами, например, под шкафом или под ванной, низкая. Кроме того, в таких местах велика вероятность перегрева кабеля и негативного воздействия тепла на мебель.

Нагревательный кабель состоит из собственно нагревателя и «холодного конца» для подключения к регулятору. Эти два компонента соединены между собой в заводских условиях и образуют единую секцию. Таким образом, укоротить нагревательный кабель нельзя, ни одножильный, ни двужильный. Эту особенность тоже следует учитывать до покупки.

Не пытайтесь проверить работоспособнось греющего кабеля, подключив его к сети. Весьма вероятно, что после такой попытки придётся идти на строительный рынок за новым кабелем. Для проверки кабеля пользуются тестером, измеряя сопротивление. Его значение можно найти в документации.

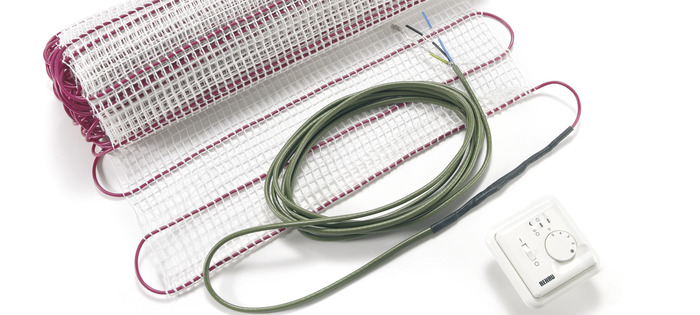

Кроме греющего кабеля в комплект электрического тёплого пола входит электрический терморегулятор и датчик температуры. Монтаж пола начинают с подготовки места для установки регулятора.

Место для установки терморегулятора выбирают исходя из удобства пользования и возможности подключения к электрической сети. Высота расположения регулятора может быть любая, но не менее 30 сантиметров от уровня пола. При оборудовании тёплого пола в ванной комнате или в другом влажном помещении регулятор устанавливают вне его.

Место под регулятор сверлят в стене коронным сверлом. Для подключения к регулятору греющего кабеля и датчика температуры понадобится прорезать штрабу (канавку) от регулятора до пола достаточной ширины и глубины, учитывая что температурный датчик и провод к нему располагают в пластиковой трубе.

Штрабу под пластиковую трубу готовят с учётом того, что радиус изгиба последней должен быть не меньше 5 см, а лучше ещё больше. Иногда это требование мешает скрытной установке, в этом случае придётся делать углубления в полу и в стене.

«Лёгкое» решение проблемы — согнуть трубу, чтобы она влезла куда надо и наплевать на требования, или вообще установить температурный датчик без трубы. Кратковременное «облегчение», однако, со временем может «вылезти боком», при выходе датчика из строя для замены придётся долбить стену и пол.

К терморегулятору необходимо подвести питание. Провода для этого выбирают исходя из максимальной нагрузки по току или по мощности. Двужильный медный провод сечением жилы 1 мм2 «держит» нагрузку до 16 А (3,5 Квт), 1,5 мм2 — 19 А (4,1 Квт), 2,5 мм2 — 27 А (5,9 Квт). Нагрузка для алюминиевого провода 2,5 мм2 не более 20 А (4,4 Квт), 4 мм2 — 28 А (6,1 Квт).

Пол размечают, и делают бумажный чертёж (эскиз), обозначая те места, где не требуется прокладка кабеля. От стен кабель должен отступать не менее чем на 5 см, и более чем на 10 см от нагревательных приборов, в том числе от труб центрального отопления.

Чертёж следует сохранить на будущее. Если возникнет необходимость проведения каких-то работ, он поможет избежать механических повреждений греющего кабеля.

Кроме того, в ходе работы над чертежом станет ясно, где именно будут располагаться концевая и соединительные муфты греющего кабеля. Они должны лежать на полу, но иногда их размеры превышают толщину стяжки. В этом случае под муфты делают углубления в полу.

Размечая положение кабеля на чертеже, целесообразно опираться на шаг укладки, длину кабеля, приходящегося на квадратный метр площади. Шаг вычисляют исходя из площади обогреваемой поверхности и длины греющего кабеля, указанной в паспорте. Точное соблюдение шага укладки поможет равномерно распределить нагреватель по площади.

Отрезки греющего кабеля не должны пересекаться. Между параллельными участками выдерживают расстояние не менее 8 см. На практике обычно выбирают интервал 10 см, что обусловлено расположением креплений (просечек) на монтажной ленте с шагом между ними 2,5 см.

Перед монтажом с поверхности черновой стяжки пола тщательно убирают весь мусор, желательно пылесосом. Затем поверхность грунтуют, чтобы улучшить контакт пола со стяжкой.

Прежде чем укладывать кабель, на пол настилают теплоизоляционный материал и крепят его любым способом, не нарушающим целостность слоя. Тип и толщину материала выбирают в зависимости от потерь тепла. Если под полом находится отапливаемое помещение, то теплоизоляцию минимальной толщины достаточно уложить там, где намечена укладка кабеля, или вообще не укладывать. В противном случае изолируют всю площадь комнаты.

Для крепления кабеля используют монтажную ленту. Её полосы прокладывают в нужных местах поверх теплоизоляции поперёк кабеля и крепят к полу дюбелями через каждые 50-100 см.

Раскладку на полу по эскизу и крепление греющего кабеля к монтажной ленте начинают с крепления соединительной муфты. Стараются работать, не наступая на кабель, чтобы не повредить его. Полностью исключить хождение практически невозможно, поэтому все работы ведут в мягкой обуви. Чтобы убедиться в отсутствии повреждений, дважды измеряют сопротивление греющего кабеля, перед началом и по окончании укладки. В обоих случаях оно должно соответствовать паспортным данным.

Температурный датчик помещают в пластиковую трубу у её окончания, закрытого пробкой, и располагают посредине между параллельными линиями греющего кабеля на расстоянии от границы зоны обогрева примерно 50-60 см. Трубку крепят к полу с помощью дюбелей и хомутов. Датчик соединяется с терморегулятором обычным медным проводом сечением 1 мм2, который можно укорачивать или наращивать до 50 метров без ущерба точности регулировки.

Холодные концы нагревательной секции и провода датчика температуры подключают к терморегулятору в соответствие с его инструкцией.

Для проверки работоспособности тёплого пола после монтажа и подключения терморегулятора допускается кратковременная, не более минуты, подача питания. Вывод о работоспособности делают по началу нагрева кабеля и по работе сигнализации на терморегуляторе.
