Печь-каменка своими руками

Печь для бани называют каменкой. Почему, ведь строят печи из кирпича или варят из стали? Банная печь – специфический отопительный прибор в конструкции которого есть тепловой аккумулятор, он же – генератор пара. Для накопления тепла издавна используются камни, благо найти их почти везде довольно просто. Вот поэтому и каменка.

Можно ли построить каменку своими руками? Пожалуй, ответ на этот вопрос домашний мастер должен найти сам. Профессионалы, как правило, предостерегают от таких попыток. В этих предостережениях есть резон, ведь печь — отопительный прибор, который должен исправно работать долгое время и приносить пользу, а не служить источником огорчений или опасных ситуаций.

Но на практике «не боги горшки обжигают». Любой внимательный, упорный и аккуратный домашний мастер, изучив технологию, способен «горы перевернуть», сэкономив при этом немалые средства.

Выбирая конструкцию каменки, или в поисках готового проекта для повторения, опираются на потребности. Учитывают необходимую производительность бани (сколько человек будет мыться одновременно или поочерёдно за одну топку печи), площадь обогреваемых помещений и  удобство пользования печью.

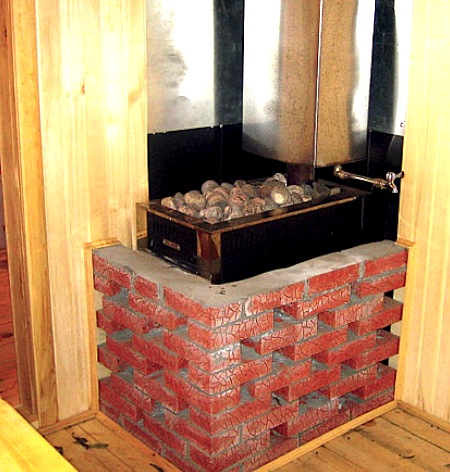

Считается, что проще всего изготовить и установить каменку из металла. Безусловно, не обладающему навыками сварщика и оборудованием домашнему мастеру, «с нуля» такую печь не осилить. Но можно доверить сварочные работы специалистам, чтобы почти готовую печь «довести до ума» и установить самостоятельно.

Среди преимуществ металлических каменок малый вес и быстрый прогрев. Однако, быстро нагреваясь, металлическая каменка быстро и остывает. Кроме того, металлические конструкции считаются более опасными.

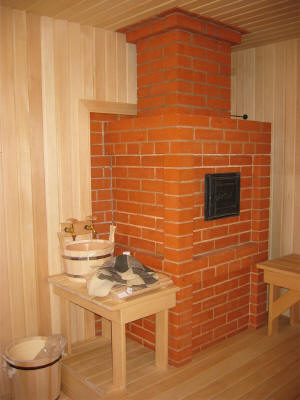

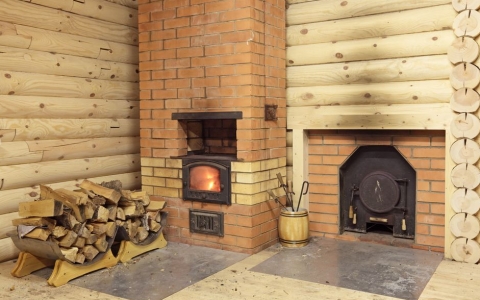

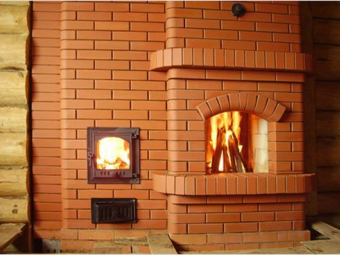

Кирпичная печь-каменка для бани греется дольше, но и тепло хранит до двух суток. Это свойство обусловлено массивностью печи, её весом. Отсюда главная сложность. Кирпичная печь требует устройства отдельного фундамента.

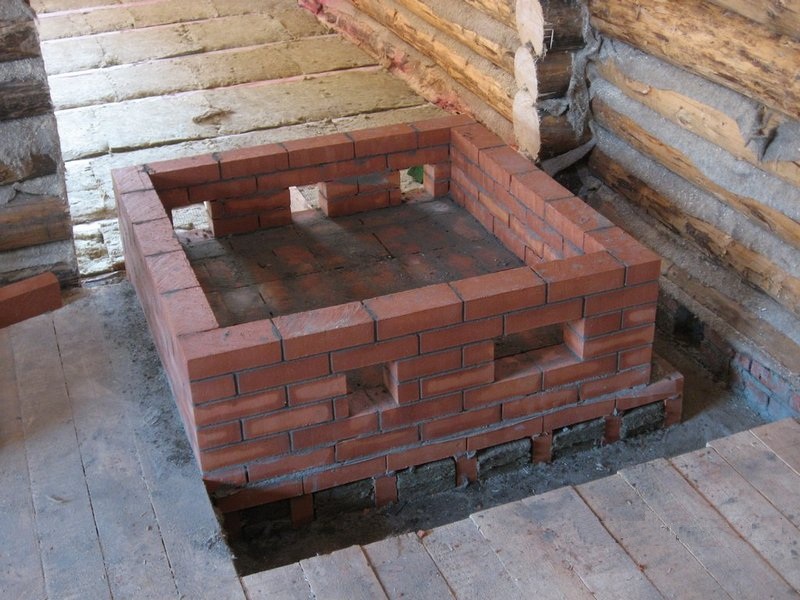

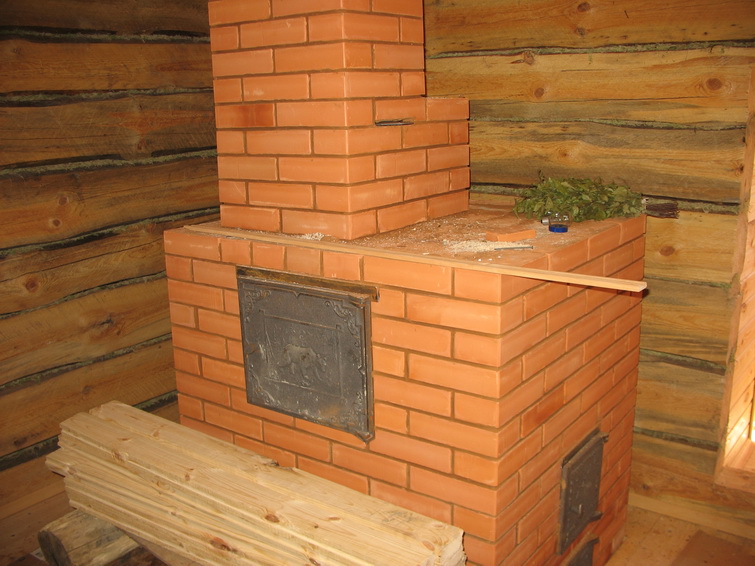

Проблемы фундамента пока оставим в стороне и попробуем сложить из кирпича простую печь-каменку периодического действия с водогрейным котлом, сконструированную Я.Г.Порфирьевым.

«Периодического действия», в данном случае, означает, что одновременно топить печь и париться или мыться нельзя. Вначале печь полностью протапливают, обеспечивая в бане необходимые комфортные условия, и лишь после того, как все дрова прогорели и дымовая задвижка полностью закрыта, можно приступать к помывке. В противном случае, «поддавая пару», запросто можно залить огонь и даже угореть.

Размеры печи 1020х1290 мм в основании и 2100 мм в высоту без учёта высоты дымовой трубы. В переводе в привычную печникам систему измерения, размер основания печи 4х5 кирпичей. Такая печь в помещении размером 12 квадратных метров способна нагнать температуру до 100 градусов. От одной топки такой каменки смогут помыться до 15 человек.

Конструкция печи, начиная с основания, включает зольную и топливную камеры, разделённые колосниковой решёткой. Сверху топливная камера  перекрыта дном водяного бака (частично) и шестью стальными трубами, концы которых выходят наружу печи и открыты для свободной циркуляции воздуха, что улучшает и ускоряет нагрев помещения.

Пространство над трубами образует место для теплового аккумулятора, т. е. для тех самых камней, которые дали имя печи. Чтобы можно было поливать камни водой и «поддавать пару», сбоку печи над камнями предусмотрена стальная дверца.

Для строительства такой печи понадобится 581 шт. красного цельного кирпича (без учёта кирпичей дымовой трубы), 79 шт. огнеупорного,  шамотного кирпича, водяной котёл (стальная ёмкость для воды) 1020х770х250 мм, дверцы: топочная 21х25 см, для поддувала 14х25 см, для каменки 51х42 см, задвижка для дымохода 322х454 мм, колосниковая решётка 30х25 см, стальные трубы 50х1050 мм — 6 шт., стальная полоса 440х5х350 мм, 440х5х650 мм и 80х10х1200 мм — каждой по 2​ шт., базальтовый картон толщиной 5 мм — 1 кв. м.

В отличие от основания и трубы, где применяется песчано - цементный раствор, основной массив печей кладут на глиняно - песчаный раствор. Для его приготовления используют песок с диаметром частиц не более 1 мм, слой раствора в кладке не должен превышать 5 мм, иначе велика вероятность растрескивания.

Раствор замешивают в пропорции глины и песка от 1:0,1 до 1:2 в зависимости от качества глины. Песок для раствора просеивают сквозь сито 1 - 1,5 мм. Глину замачивают, затем разводят до консистенции жирных сливок и процеживают сквозь то же самое сито.

Чтобы «не промахнуться» с соотношением ингредиентов, используют нехитрую технологию. Готовят небольшое количество растворов разных пропорций из которых делают пластинки толщиной 2-3 см и шарики диметром 4-5 см. Шарики и пластинки сушат при комнатной температуре 10-12 дней. Пластинки из правильного раствора не трескаются, а шарики не разбиваются при падении с высоты 1 м.

Для кладки огнеупорного кирпича раствор готовят из огнеупорной глины, вместо песка используют шамот. Соотношение компонентов 1:1.

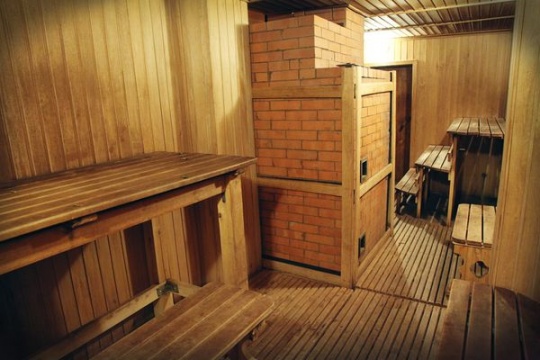

По правилам пожарной безопасности печь-каменку в бане располагают так, чтобы она отступала от деревянных стен не менее чем на 50 см. Дополнительный плюс такого подхода — доступность поверхностей печи для ревизии и ремонта.

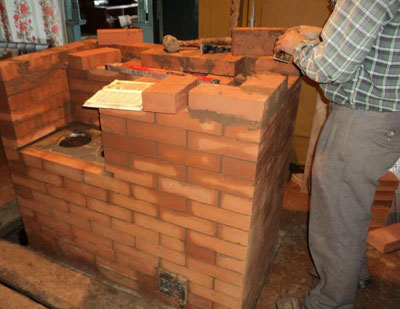

Первый ряд кладки печи каменки для бани — сплошной. На него потребуется 40 красных кирпичей. На этом этапе важно выдержать горизонтальное положение и размеры: лицевая и тыльная стороны 1020 мм, боковые - 1290 мм.

Второй и третий ряды формирует зольную камеру размером 2,5х1 кирпич высотой в два ряда. По центру лицевой грани печи устанавливают дверцу зольной камеры, за ней в глубину печи оставляют свободное пространство, всё остальное закладывают красным кирпичом, его понадобится 35 шт. на каждый ряд.

Четвёртый ряд — это перекрытие зольной камеры и одновременно основание топливника. При кладке ряда используют как красный кирпич (24 шт.), так и шамотный (12 шт.).

Двумя огнеупорными кирпичами перекрывают дверку зольной камеры, вслед за ними кладут по два кирпича вдоль краёв топливной камеры. В них предварительно вырезают пазы для колосниковых решёток. За колосниками в основание камеры закладывают ещё шесть огнеупорных кирпичей, располагая их вдоль перекрытия дверки. Остальное пространство закладывают красным кирпичом.

При укладке рядом красного и шамотного кирпича, между ними оставляют тепловой зазор 5 мм. Такой же зазор предусматривают, вырезая пазы для колосниковых решёток.

После установки колосников приступают к пятому ряду, формирующему стенки топливной камеры. Для этого слоя необходимо 14 красных кирпичей и 12,5 шамотных.

Половинку шамотного кирпича и по кирпичу слева и справа от него устанавливают на лицевой грани печи над стыком перекрытия дверки зольной камеры. Остальные огнеупорные кирпичи укладывают по периметру основания топливной камеры на красный кирпич, оставляя огнеупорное основание свободным. В боковые и тыльную грани печи закладывают красный кирпич.

На шестой ряд кладки потребуется 13 красных и 12 шамотных кирпичей. Огнеупорным кирпичом поднимают стенки топливника. На лицевой грани (видимой стенке) печи над половинкой кирпича пятого ряда закладывают дверку топливной камеры. Остальное пространство выкладывают красным кирпичом.

Для укладки седьмого ряда нужно 14 красных и 11 шамотных кирпичей. Шамотными продолжают поднимать стенки топливника, по бокам от дверки топливной камеры закладывают по половинке огнеупорного кирпича.

Восьмой ряд такой же, как и седьмой, с той лишь разницей, что по бокам дверки закладывают не половинки, а целые огнеупорные кирпичи. На ряд требуется 13 красных и 12 шамотных кирпичей.

Десятый ряд — последний, где используется огнеупорный кирпич. В лицевую грань каменки закладывают красный кирпич, в тыльную — шамотный. Тыльную стену печи в этом ряду формируют три целых шамотных кирпича уложенных по центру вдоль горизонтали стены и две половинки, уложенные вдоль боковых граней печи.

Вслед за половинками, в боковые стены печи закладывают четвертинки огнеупорного кирпича, оставляя между ними просветы также в четверть кирпича, требуемые для установки стальных труб.

В левую стену печи вслед за угловой половинкой красного кирпича лицевой грани закладывают на длинное ребро целый красный кирпич. Всего на ряд необходимо 5 красных кирпичей и 7 шамотных.

После укладки кирпича в десятый ряд закладывают стальные трубы и водяной бак. Свободное пространство между трубами, кирпичом и баком заполняют базальтовым картоном. Бак для воды устанавливают тыльной стороной впритык к красному кирпичу левой боковой стенки, заложенному на ребро.

В 21-м ряду бак перекрывают целым кирпичом, через половинку кирпича от бака в боковую грань печи закладывают дверку каменки.

Ряды с 22-го по 26-й выводят стены печи до уровня верхнего среза дверки каменки. В каждый слой закладывают по 14 шт. красного кирпича. В 26-м ряду над дверкой закладывают для перекрытия две стальных полосы 40х5х650 мм.

27-й ряд перекрывает дверку каменки и служит основанием для перекрытия печи. Его укладывают таким образом, чтобы по центру лицевой и тыльной стены печи были заложены половинки кирпичей. В кирпичах слева и справа от половинок вырезают (с учётом теплового зазора) пазы для укладки двух стальных полос перекрытия 80х10х1200 мм. Полосы укладывают на прокладки из базальтового картона. Расход материала на ряд — 18 красных кирпичей.

Перекрытие печи начинается с 28-го ряда, для которого необходимо 37 красных кирпичей. Ряд перекрывает пространство печи, опираясь на стены и стальные полосы. В заднем правом углу перекрытия оставляют отверстие для дымохода. Для установки дымовой задвижки в кирпичах, обрамляющих отверстие, вырезают пазы. В целом перекрытие образуют три ряда кладки, с 28-го по 30-й, которые укладывают с перевязкой.

31-й и 32-й ряды, состоящие из шести красных кирпичей каждый, это, по сути уже не печь, а основание и второй ряд насадной, т. е. установленной непосредственно на печь, дымовой трубы.

Труба — разговор отдельный, ну а каменка практически готова, осталось, разве что, камнями заполнить.
