Как сделать окно своими руками

Вы собрались сделать самостоятельно окно? Школа ремонта, поможет вам в этом деле:

1. Потренируемся на маленьком окне

2. Какой выбрать материал
3. Пошаговая инструкция для изготовления
4. Собираем основные детали
5. Изготовление рамы для окна

Окно — сложная составляющая конструкции помещения. Как правило, изготовление окон доверяют профессионалам. Это абсолютно правильно, учитывая, насколько важны и противоречивы оконные функции: пропускать в дом свет и удерживать тепло, при этом украшать интерьер и служить как можно дольше.

Но в хозяйстве немало мест, где требования не столь жёсткие. Например, небольшое глухое окно в подсобном помещении, сарайчике или баньке вполне можно сделать своими руками.

Потренируемся на маленьком окне

Любое окно состоит из двух основных деталей, коробки и рамы. Как правило, окно устанавливают «в комплекте» с подоконником со стороны помещения и отливом снаружи. Но это не обязательные элементы, не влияющие на основные функции окон.

Коробка, эта часть, которая крепится в оконном проёме, образуя его сплошное обрамление. В коробку устанавливают раму, наглухо или с помощью навесов, если окна предполагается периодически открывать.

Рамы и коробки современных окон часто изготавливают из пластика или металла. В розничной продаже найти пластиковый, равно как и алюминиевый оконный профиль не так-то просто, его закупают компании, занимающиеся изготовлением и установкой окон профессионально. Зато традиционный и самый распространённый оконный материал древесина доступен повсеместно.

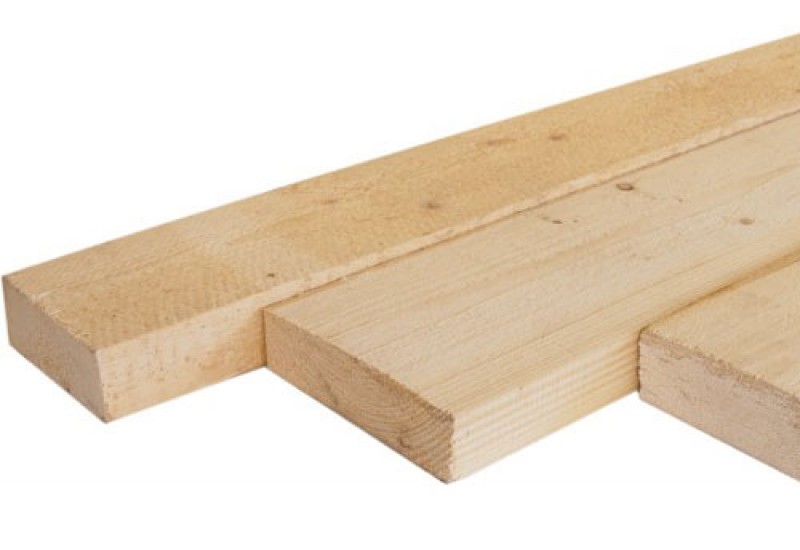

Обычно для окон выбирают плотную просушенную древесину. Многие мастера предпочитают цельный натуральный материал, но клеенный брус имеет одно явное преимущество, он менее отзывчив на воздействию влаги и лучше держит первоначальную форму, не рассыхаясь и не набухая в зависимости от влажности воздуха.

Сложные окна по силам опытным мастерам, у которых есть различные инструменты и приспособление, существенно облегчающие работу. При отсутствии опыта лучше для начала попробовать на простом глухом окошке, что поможет понять трудности технологии и принять решение о дооснащении домашней мастерской электроинструментом при необходимости.

Пошаговая инструкция для изготовления

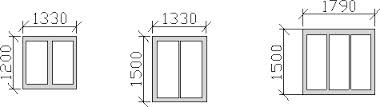

Работу над окном начинают, как обычно, с масштабного эскиза, на котором чертят все детали окна и отмечают их размеры. Исходные данные для эскиза — размеры оконного проёма, его высота и ширина, а также толщина стен. Её необходимо учитывать, выбирая ширину доски коробки.

Для коробки выбирают ровную доску толщиной примерно 50 мм и шириной около 150 мм. Коробка не должна выступать за пределы стены. Другое ограничение — рама простого глухого окна не должна выступать из пазов коробки.

Для рамы такого окна сгодится брус 50х50 мм. Толщина материала для коробки и для рамы зависит от размеров окна, большие окна требуют большей прочности, в то время как в маленькой форточке оправдано использование тонкого бруса.

Паз под раму в коробке сложных окон делают 2-3 ступенчатым. В каждой ступеньке потом можно установить утеплитель, что улучшает энергосберегающие свойства окна. В простейшем случае паз делают Г-образной формы. Глубину паза выбирают такой, чтобы брус рамы полностью входил в него и не выступал за пределы коробки. Ширина ступеньки паза — 1-1,5 см.

Как сделать паз? Ответ на этот вопрос зависит от оснащения мастерской. Самый долгий и трудозатратный способ — использование ручного инструмента, долота, стамески и (или) ручного рубанка. Заготовку размечают, проводят ровные линии по границам паза и потихоньку, медленно, но уверенно удаляют лишнюю древесину.

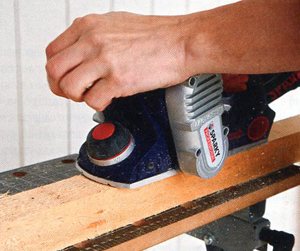

Куда легче и быстрее работать электрическим рубанком. Максимальная глубина строгания у различных моделей электрорубанков варьируется от 1,5 до 4 мм. Для паза в оконной коробке этого мало, поэтому делают несколько проходов.

Ещё один полезный инструмент с помощью которого можно выпилить Г-образный паз — ручной электрофрезер.

Наконец, можно воспользоваться циркулярной пилой, сделать надпил (или несколько) по разметке, а затем подчистить паз стамеской.

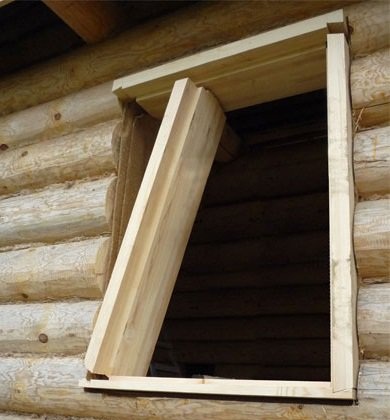

Оконная коробка представляет собой жёсткую прямоугольную конструкцию. Детали коробки крепят между собой используя шиповое соединение. На концах соединяемых деталей выпиливают шипы и пазы таким образом, чтобы шипы одной детали плотно входили в предназначенные для них пазы на другой.

Собираем основные детали

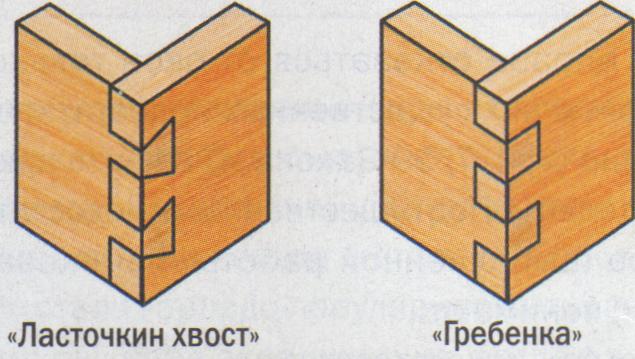

В столярном деле используются различные виды шиповых соединений, наиболее известные среди которых ласточкин хвост и ящичный шип прямоугольной формы. Последний вид более прост в исполнении, особенно когда всё приходится делать вручную.

Нарезку шипов можно выполнить разными способами. На производстве используются специальные шипорезные станки. В быту часто применяют ручные фрезеры и циркулярные пилы, дополненные заводскими или самодельными приспособлениями — шипорезками. Приобретать шипорезку или придумывать самодельное приспособление имеет смысл, если предполагается выполнение определённого объёма работ.

Для соединения деталей коробки небольшого глухого окна вполне сгодится прямоугольное шиповое соединение из одного шипа на горизонтальной доске и одного паза на вертикальной.

Заготовки для коробки выпиливают, учитывая полные размеры оконного проёма, никаких поправок на толщину доски делать не следует. Соседние заготовки складывают вместе одинаковой (т. е. обращённой либо к раме, либо к проёму) стороной друг к другу, сжимают струбциной, размечают положение шипов и пазов, затем делают с торцов по два пропила сразу в обеих заготовках на глубину, равную толщине доски. Особое внимание следует уделить тому, чтобы пропилы были строго параллельны боковым граням заготовок.

Сделав пропилы, заготовки разъединяют и удаляют лишнюю древесину. На заготовках, где должен остаться шип, ненужные боковые выступы спиливают, не забывая учитывать, что у распила есть определённая ширина, влияющая на точность подгонки деталей. Там где нужен паз,

лишнюю среднюю часть убирают долотом.

В идеальном случае шип и паз точно подходят друг к другу, детали устанавливаются плотно, с небольшим усилием. Неразъёмное соединение усиливают клеем ПВА, им промазывают шипы и пазы перед сборкой. Чтобы выдержать правильную прямоугольную форму, при сборке проверяют геометрию оконной коробки, измеряя её диагонали.

Коробка готова к установке после полного высыхания клея. Можно сразу же установить её в проём, но лучше подождать, пока будет готова оконная рама, чтобы проверить прилегание и подогнать при необходимости.

Изготовление рамы для окна

Раму изготавливают из деревянных брусков. Технология её изготовления почти такая же, как и у коробки.

Г-образный паз по внутреннему периметру необходим раме для установки стекла и фиксации его штапиком. Глубину паза и ширину ступеньки выбирают примерно 1,5 см. Возможно, понадобится другой размер, если требуется установить толстое стекло или готовый стеклопакет.

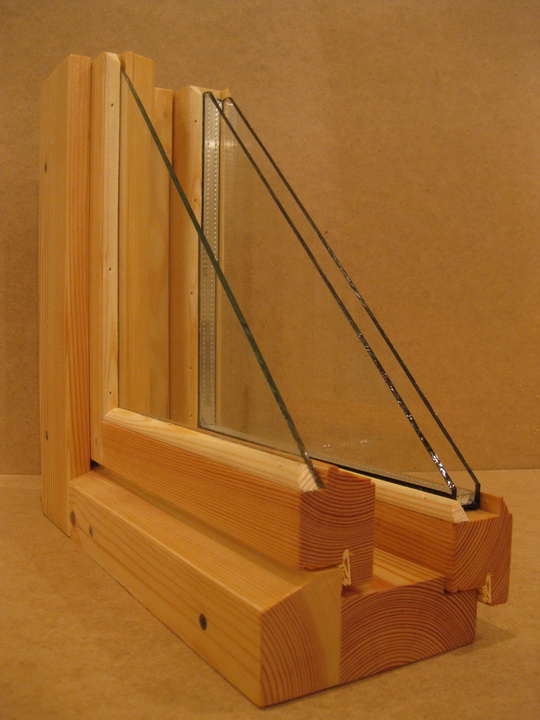

Установить в раме простого глухого окна двойные стёкла можно двумя способами, с одной или с двух сторон (внешней и внутренней) рамы. В первом случае делают один глубокий паз и устанавливают в нём два стекла, между которыми прокладывают штапик. Во втором делают два паза, с внешней и с внутренней стороны рамы.

Первый случай предпочтительнее, если есть возможность быстро выпилить один паз, используя электроинструмент. Зато во втором случае удобнее менять стекло при необходимости.

Внешние размеры рамы выбирают с таким расчётом, чтобы зазор между рамой и коробкой составлял 1-2 мм. Он необходим для компенсации «производственного брака» и возможных изменений формы рамы и коробки под действием влаги.

При сборке оконной рамы используют то же самое простое шиповое соединение, что и при сборке коробки. Но в отличие от коробки, которая жёстко «намертво» крепится в оконном проёме, рама более подвижный элемент.

Даже если не устанавливать петель и исключить возможность открывания, всё равно иногда может понадобиться снимать раму и устанавливать повторно. Поэтому соединение на одном шипе усиливают штифтом и уголком.

После того, как рама собрана, по углам сверлят сквозные отверстия, проходящие через обе соединяемые детали. В отверстие забивают деревянный штифт, предварительно смазанный клеем ПВА. Металлические уголки крепят шурупами снаружи.

Готовую раму и коробку проверяют на совместимость, рама должна входить в коробку без усилий. При необходимости прилегающую к коробке часть рамы подстругивают рубанком.

Желательно пропитать деревянные детали защитным составом и покрасить, что не только улучшит внешний вид, но и продлит жизнь окну.

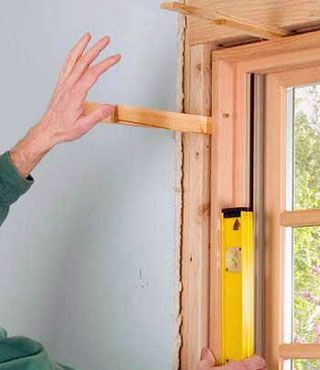

Устанавливая коробку, для герметизации возможных щелей между коробкой и оконным проёмом

используют строительную пену. Для заделки щелей между рамой и коробкой устанавливают уплотнители.

В раскрывающихся окнах створки фиксируются в коробке петлями и запорами. В случае глухого не открывающегося окна для фиксации используют длинные шурупы, ввёрнутые в раму под углом.
