Изготовление металлоконструкций. Дельные советы. Навес своими руками


10 декабря 2013

Изготовление металлоконструкций. Дельные советы. Навес своими руками
В этой статье мы поговорим на темы рубрики Школа ремонта, как:
1. Элементы металлоконструкций
2. Сварка металлоконструкций
3. Болтовое соединение металлоконструкций
4. Инструменты для работы с металлом
5. Навес своими руками

Металл – прочный и относительно трудно поддающийся обработке материал. Металлоконструкции отличает долговечность и надежность, однако многих отпугивает трудоемкость их изготовления. Во многом такая «металлобоязнь» оправдана, ведь домашнему мастеру доступны далеко не все инструменты и технологии, которыми успешно пользуются профессионалы. Тем не менее, «не так страшен черт, как его малюют». Взглянем на металлоконструкции без преувеличенных опасений.
Привлекательность металлоконструкций обусловлена их способностью противостоять большим нагрузкам, быстротой монтажа заранее подготовленных элементов, высокими декоративными свойствами, надежностью, коррозионной стойкостью и долговечностью. В быту сталь считается тяжелым материалом. Однако если сравнить металлоконструкции с аналогичными по свойствам изделиями, но изготовленными из других материалов, то легко убедиться, что характерное свойство металлоконструкций все же не тяжесть, а легкость.

Элементы металлоконструкций


Металлургические заводы выпускают обширную номенклатуру типов и размеров прокатной продукции, используемой в промышленности и в строительстве. Однако в качестве составных частей «домашних» металлоконструкций обычно используют листовой металл, уголки, трубы круглого или прямоугольного сечения, швеллеры (профиль П-образного сечения) и тавровые балки (Т-образного сечения). У каждого из перечисленных элементов есть множество вариантов исполнения, отличающихся способом производства и размерами.
В общем случае процесс создание любой металлоконструкции можно разделить на этапы проектирования (разработки чертежа), подготовки элементов для монтажа и собственно монтаж, соединение заранее подготовленных элементов в единую конструкцию.

Сварка металлоконструкций


Чтобы соединить в единое целое элементы используются различные способы, среди которых пайка, клепка, сварка и болтовое соединение. Первые два – пайка и клепка, сегодня используются все реже и обычно не применяются в бытовых конструкциях. Наиболее часто для соединения металлических элементов применяют электросварку.
К достоинствам электросварки относится относительная дешевизна и высокая скорость процесса, минимальный объем работ по подготовке элементов металлоконструкции к монтажу, возможность соединения конструкций сложной формы под любым углом и в любом положении. Однако применять сварку непросто. Во-первых, необходимы специальные навыки, хотя бы самые минимальные, иначе вместо прочной и надежной конструкции можно получить опасное нагромождение металлических деталей, готовых рухнуть в любой момент. Во-вторых, не обойтись без специфического оборудования, покупать которое для сварки какого-то единственного навеса или стеллажа, мягко говоря, нецелесообразно.
Для тех же домашних мастеров, которые планируют пользоваться сваркой более-менее регулярно, на строительном рынке можно найти массу предложений сварочных аппаратов по вполне приемлемым ценам. Современные бытовые электрические устройства для сварки металлов (сварочные трансформаторы, инверторы, полуавтоматы и пр.) используют различные технологии, отличаются по возможностям и назначению. Однако все их необходимо подключать к электросети.
Выбирая бытовой аппарат, следует учитывать, что большинство из них потребляет мощность, значительно превышающую возможности стандартной электрической розетки, рассчитанной на подключение нагрузки не более 3 киловатт. Кроме того, не следует забывать о технике пожарной безопасности при проведении работ.

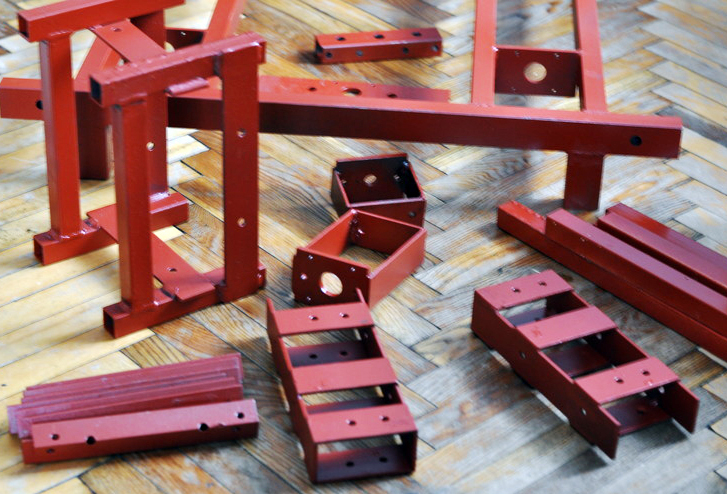

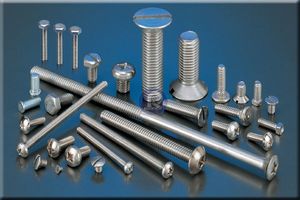

Болтовое соединение металлоконструкций


Учитывая все «сварочные трудности», наиболее приемлемым для использования домашним мастером в быту, пожалуй, можно назвать болтовое соединение элементов металлоконструкций. Его главное преимущество – возможность многократной сборки и разборки абсолютно без всякого вреда для деталей.
Процесс подготовки элементов и монтажа не столь быстр, как при использовании сварки, но проще и доступнее, не требует особой подготовки. Что касается прочности соединения, то в бытовых изделиях и конструкциях болты не менее надежны, чем качественная сварка. Кроме того, их можно применять там, где сварка невозможна в принципе, например для соединения деталей из разных материалов, дерева и металла, пластика и т.д. Среди недостатков болтового соединения – повышенные требования к геометрической точности разметки отверстий, что особенно важно при соединении в едином узле нескольких деталей.

Инструменты для работы с металлом


Работать с металлом голыми руками невозможно, обязательно понадобится минимальный набор инструмента. Желательно обзавестись, как минимум, электродрелью и угловой шлифовальной машиной (болгаркой). Конечно, при необходимости можно обойтись обычной ручной дрелью и ножовкой по металлу, однако они хороши лишь для разовых и очень редких работ малого объема.

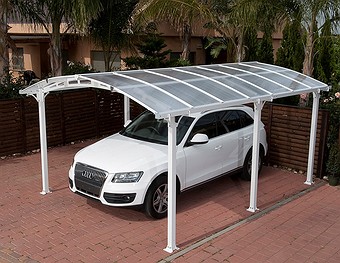

Навес своими руками

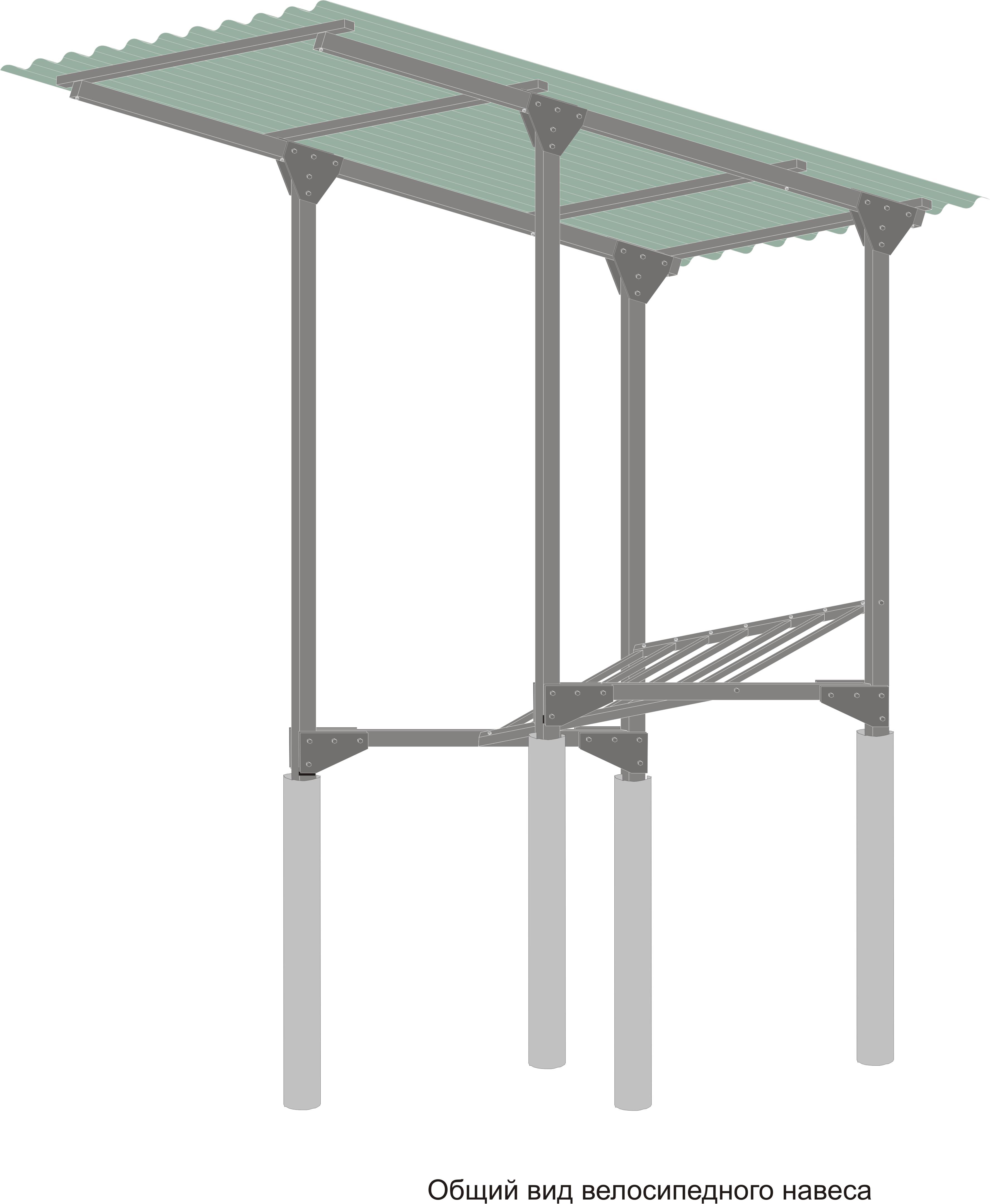

В домашнем хозяйстве и на даче для металлоконструкций всегда найдется место. Их используют для изготовления различных стеллажей, козырьков, навесов и беседок. Не стоит «бросаться в омут с головой» и сразу браться за изготовление сложных и объемных изделий. Для ознакомления лучше выбрать какой-либо простой объект, например, небольшой односкатный навес для хранения велосипедов или иных хозяйственных нужд. К большой беседке с мангалом и дымоходом или к изогнутому навесу над стоянкой на три автомобиля лучше приступать после того, как появятся минимальные знания, навыки и опыт.
Прежде чем приступать к работе, неплохо подготовить что-то вроде проекта, нарисовать общий вид и подготовить простой чертежик, на котором указать размеры. Конечно, назвать такие документы, даже выполненные с помощью компьютера, полноценным проектом сложно, но они не только помогут точнее понять, какие материалы и в каком количестве понадобятся для строительства металлоконструкции, но и позволят избежать лишних трат.
Определяя заранее примерные размеры навеса, целесообразно учитывать не только свои пожелания, но также вид и размеры листа кровельного материла, в качестве которого обычно используют керамопласт, стальной профнастил, поликарбонат и пр. В противном случае, возможно, придется покупать лишний лист, чтобы отрезать от него лишь узкую полоску.

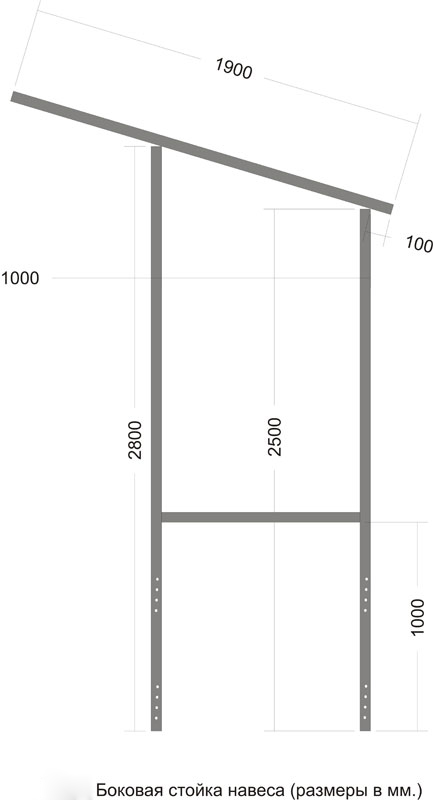

Основа простого небольшого навеса – две боковых стойки, собранные из стальных труб квадратного сечения не менее 50х50х4 мм. Каждая стойка состоит из двух вертикальных столбов, горизонтальной (нижней) и наклонной (верхней) перекладины (балки). Передний столб выше заднего, что обеспечивает необходимый наклон крыши. Его стандартное значение – не менее 19 градусов, что обеспечивает приемлемые снеговые нагрузки. Однако если кровля состоит всего из пары листов керамопласта, и ее площадь невелика, скат может быть менее крутым.



Следует учесть, что при строительстве навесов, стойки, как правило, устанавливают на расстоянии не более одного метра друг от друга, либо используют в металлоконструкции фермы, равномерно распределяющие нагрузку. Поэтому если требуемая длина навеса превышает полтора метра, то понадобится установить еще одну, среднюю стойку.
Определяя высоту столбов, следует учесть, что не менее одного метра длины заготовки потребуется для бетонирования. В нижней части столбов желательно просверлить несколько дырок, чтобы перед бетонированием вставить в них куски арматуры. В верхней поверхности наклонных балок высверливают отверстия для крепления лаг, на которые будет уложена кровля.

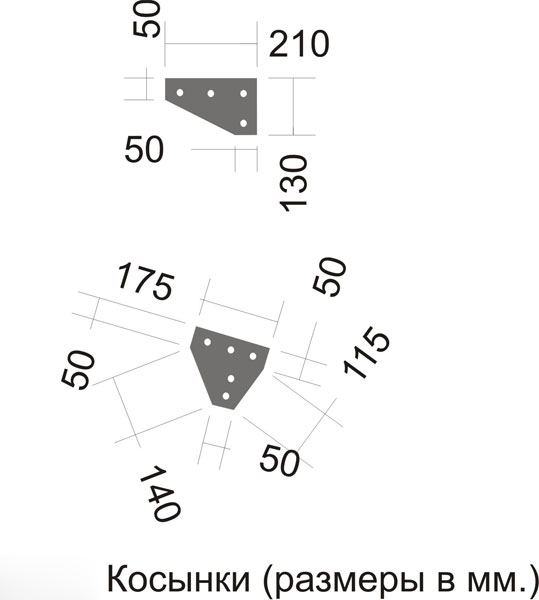

Отрезанные по требуемым размерам заготовки боковых стоек раскладывают для сборки на ровной поверхности и выравниваются при помощи угольника и шнура. Детали боковых стоек соединяют с помощью косынок, вырезанных болгаркой из стального листа толщиной 3-4 мм. Крепежные отверстия в столбах и перекладинах намечают по изготовленным заранее косынкам и высверливают дрелью. При сборке болтовых соединений не следует забывать о шайбах и граверах.
Для установки собранных стоек в земле сверлят ручным буром отверстия глубиной не менее 1 метра, в которые забивают асбестоцементные трубы. Установленные в трубы стойки выравнивают с помощью уровня. Для регулировки их положения подсыпают песок и используют временные деревянные клинья. После выравнивания стоек трубы заливают бетоном. Безусловно, можно обойтись без труб и выкопать ямы обычной лопатой. Но такой способ потребует больше времени, бетона и усилий.

Лаги и кровлю монтируют после окончательного отвердения бетона, на что потребуется несколько дней. Перед установкой лаг в них, а также в кровельных листах, намечают и сверлят крепежные отверстия. Затем лаги болтами и гайками крепят к наклонным перекладинам. Кровельный материал крепится к лагам специальными саморезами с учетом рекомендаций изготовителей. Если кровельные саморезы найти не удалось, то можно воспользоваться обычными, но при этом придется подкладывать под шляпки шайбы и резиновые прокладки, чтобы не пережать и не повредить кровельный материал.
При использовании поликарбоната применяют торцевой и стыковочный профиль, что предотвращает попадание влаги внутрь ячеек и их растрескивание. Следует также учесть, что поликарбонат расширяется и сжимается в зависимости от температуры окружающего воздуха, поэтому при креплении его саморезами дырки надо сверлить несколько большего диаметра, чем саморез, иначе лист со временем растрескается. Для защиты от коррозии элементы металлоконструкции грунтуют и красят. Торцевые отверстия в наклонных балках целесообразно закрыть пластиковыми заглушками.



Описанный навес для бытовых нужд - всего лишь один из многих возможных вариантов домашних металлоконструкций. Однако этапы строительства и общие принципы примерно одинаковы в любом случае, осваивать их лучше на простом примере. Если же самостоятельная работа с металлом по какой-то причине «не идет», то это не повод отказываться от полезной конструкции на участке вблизи дома. Всегда можно воспользоваться услугами профессионалов.
