Электроснабжение дома

"Да будет Свет!» - сказал монтер и сделал замыкание. Так мы шутили в детстве, когда в доме или квартире неожиданно пропадало электричество. Но радость от смены уровня освещенности длилась недолго. Как правило, за восторгом следовал страх. Человек - не крот,  он первый добыл свет и тепло, которое дает огонь, и наши древние предки неандертальцы уже создавали в пещерах первые светильники - горящие палки. Прошли тысячи лет, но человек не изменился в плане потребностей: первым делом в новое жилище, будь то частный дом или квартира, нужно вести свет и тепло.

Покупка своего дома или новой квартиры для подавляющего большинства людей - событие значимое, радостное, долгожданное. Тут же хочется сделать небольшой ремонтик и справить новоселье. Бывает даже так:  делается стяжка пола, работа кипит, вызывается бригада отделочников и вот приходит время новоселья. Приезжают гости и хозяева пускают в квартиру кота. Такова примета. За хвостатым следует вереница визитеров, вскрывается шампанское, всюду царит веселье, и тут, на радость хозяев, от друзей торжественно вносится знаменательный подарок – настенный телевизор! И все вроде так: и гости рады принести в дар нечто полезное и новоселы ликуют получить самое нужное, после холодильника, приобретение. Но вот беда: иметь в доме телевизор – хозяевами планировалось, да и ни какой-нибудь, а обязательно настенный, а вот определить для него место, и, тем более, подвести к нему электропитание и антенный шнур… Теперь придется штробить еще пахнущие свежей штукатуркой стены, рубить проемы под розетки, резать «болгаркой» трубы, и всячески дальше иначе «курочить» дом. На практике, с такими проблемами, как полное отсутствие электричества для освещения, хозяева сталкиваются до новоселья. Чтобы подобного конфуза не произошло, первым делом при покупке или получении нового дома или квартиры нужно озаботиться проблемой электроснабжения. Проводка – как кровеносная система жилья - в современных реалиях и новых домах прячется в пол, стены, перекрытия, укладывается в специальные борозды. Поэтому, первое, что мы делаем в новом жилье после установки межкомнатных перегородок -  разводим по комнатам электричество, и только потом уже осуществляем отделочные работы. Но с чего начать обывателю, неискушенному в сечениях проводов, правилах монтажа и взаиморезервируемых цепях? Нам нужна, пусть и простенькая, но схемка.

Каждый человек, хотя бы раз в жизни, но работал дизайнером, подчас даже не зная об этом. У нас статьи не оформляются от первого лица. В каждом из нас, даже в ребенке, дремлет дизайнер и, купив новостройку, делая ремонт в квартире, коттедже, загородном доме нужно продумывать электроснабжение с дизайнерских позиций. Включите воображение. Представьте что у вас не голые стены, а уже прошедшие отделку, имеется определенный декор. Вам здесь жить, вашей семье, для этого нужен свет, тепло и пускать все это дело на  «самотек» никак нельзя.

Хаотичный монтаж электроснабжения ведет часто к примерно такой ситуации: ваш любимый диван в новой комнате может поместиться только у одной стены. При этом он напрочь перекрывает доступ к, расположенной у плинтуса, розетки! А что если вы не приемлете освещение, как в больнице, где все лампочки на потолке? Как тогда быть? Если вам подавай романтичное освещение в виде приглушенного света торшера на изящной ножке? Куда тогда в будущем этот торшер включать? Как мы видим на данном примере, при решении вопроса об электроснабжении дома придется использовать «машину времени». Речь не идет о группе Андрея Макаревича, но в воображении придется перенестись в будущее. Как?

Возьмите ватман или просто склейте несколько листов бумаги и нарисуйте схему вашего жилья в масштабе обычном. Скажем, 1:20 сантиметров. Замеряем комнату рулеткой, не шибко доверяя обмерам БТИ. Прикидываем уже на плане, что вот в этой комнате, к примеру, будет стоять ваш любимый диван, на котором столько много полезного и хорошего сделано. Замерили его тоже рулеткой, записали размеры, добавили небольшие допуски, отмерили то же самое на стене. В итоге пришли к выводу: вот тут, на этом самом месте, и будет расположен мой любимый диван! Если вы любите почитать перед сном, то, зная, как будет стоять диван и где у него изголовье, нужно отметить на стене место, где будет висеть бра (и укажите мощность лампочки, которую планируете включать) для удобства чтения. Помимо бра в эту же воображаемую пока розетку вы хотели бы включать, например, фумигатор от комаров, ибо спальня есть спальня, и она предназначена для более приятных дел, чем кормить кровососущих насекомых. Тогда отмечаем на нашей доморощенной схеме, и на стене  «двойная розетка». Тут она и появится в будущем!

Топаем дальше по помещениям. Войдите в санузел. Заранее представьте, какую ванну, каких размеров вы установите и где. Может быть, вы - любитель душа и предпочтете душевую кабину. Другие захотят джакузи. Узнайте размеры ванны, кабины или джакузи в магазине, где вы собираетесь ее приобретать. Отметьте все размеры у себя на схеме и на стенах, на полу ванны. Прикиньте, где будет стоять стиральная машина. Каких она размеров? Все эти данные легко найти на сайтах фирм, продающих мебель, бытовую технику, сантехническое оборудование. Следует помнить, что для помещений с повышенной влажностью, существуют специальные, влагозащитные розетки и выключатели. Однако не забывайте о мерах безопасности: вода проводит электрический ток – это может быть опасно для жизни! Стоит только освежить в памяти ряд триллеров, где орудием убийства выступал самый обычный фен…

На нашу простую схемку наносим только наши пожелания. Вам не надо знать и включать сюда информацию специфическую типа какой провод, с каким сечением и куда тянуть, все это делается специалистами при составлении официального плана электропроводки. Ваша задача – максимально точно отразить, что и где у вас будет из электрооборудования расположено. Где будет висеть кондиционер? Если предполагается плоский телевизор, то какой диагонали он и на какой стене ему быть повешенным? Простите, подвешенным. На какой высоте? Или он будет стоять на тумбе? Логично предположить, что к телевизору потребуется розетка, куда его включать, а также DVD, плюс возможно, игровая приставка, домашний кинотеатр и прочее. Знать все это лучше заранее,  чтобы потом провода не висели безжизненными лианами до розеток. Вполне допустимо расположить двух-трехгнездовую розетку прямо за подвесным телевизором. Делается это чтобы максимально сократить длину проводов, которые не делают дом красивым.

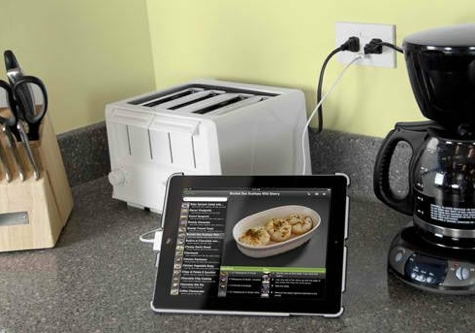

Указывайте все просто и понятно:  вот тут я хочу, чтобы висел светильник с подсветкой, а тут пусть стоит двухкнопочный выключатель. Подпишите рядом, лампочку какой мощности вы намерены вкручивать. Продумайте и зафиксируйте, сколько электроприборов планируется включать на будущей кухне над столешницей и тогда монтажники сразу установят тут нужное количество розеток. Ведь на кухне используются кухонные комбайны, мясорубки, тостеры, вафельницы, электрочайники, посудомоечные машины, хлебопечки и т.д. Поэтому заранее измерьте свою кухню в новом доме (или в старом, где делается капитальный ремонт с заменой электропроводки). Решите, какую кухню и каких размеров вы установите. Размеры доступны на сайтах и по телефонам производителей. Определитесь, где будет столешница, где раковина, где холодильник и прочее. Все эти данные заносим в нашу схему в свободном виде. Стандартная высота столешниц составляет 86 см. Поэтому, устанавливать розетки, предназначенные для подключения бытовой техники над столешницей, следует на уровне 96 см. от «чистого» (в окончательной отделке) пола. Таким образом, розетка будет выше столешницы на 10 см. – это очень удобно, безопасно и менее «бросается в глаза».   Параллельно отмечаем на стенах, потолке, места, где будут встроенные лампочки, розетки, выключатели, светильники и какими они будут. Подвесные ли, настенные, с выключателем-веревочкой или кнопочные и т.д.

Все что вы отметите на нашей схемке, потребует согласования с электриком, потому что, к примеру, вам захочется иметь розетку над батареей, или рядом с трубами отопления, газа, а делать этого нельзя по правилам монтажа электропроводки. Поэтому, ваш план может меняться, но благодаря нему, станет понятно, что и где конкретно требуется установить в схеме электроснабжения дома, а уж  электромонтажники смогут воплотить ваши мечты в реальность.

Когда будете отмечать как на плане, так и на стенах, потолке что и где из электрооборудования будет установлено, нужно помнить следующее:

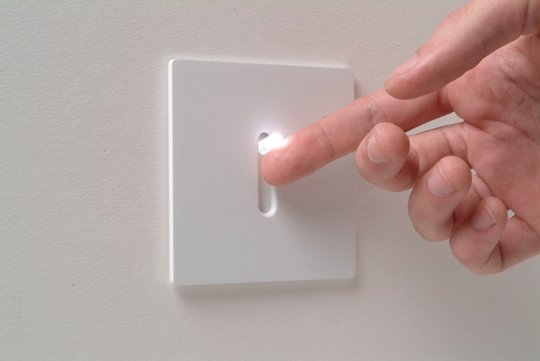

Во-первых, все выключатели располагайте на стене у дверей со стороны ручки. Сразу прикиньте, какая будет стоять дверь на входе в комнату, куда она открывается, чтобы не получилось так, что выключатель установили, дверь тоже, а при открывании полотно перекрывает выключатель и теперь, чтобы включить свет, нужно обойти дверное полотно. Такие конфузы часто случаются.

Раньше клавишу выключателя устанавливали на уровне 160-180 см. от пола, но в настоящее время, выключатели размещают над полом не выше 85-90 см. (уровень ладони полусогнутой руки, стоящего человека) - что более удобно для детей, да и взрослому тянуть руку вверх, совсем не обязательно, особенно в ночное время, когда человек находится в полудреме.

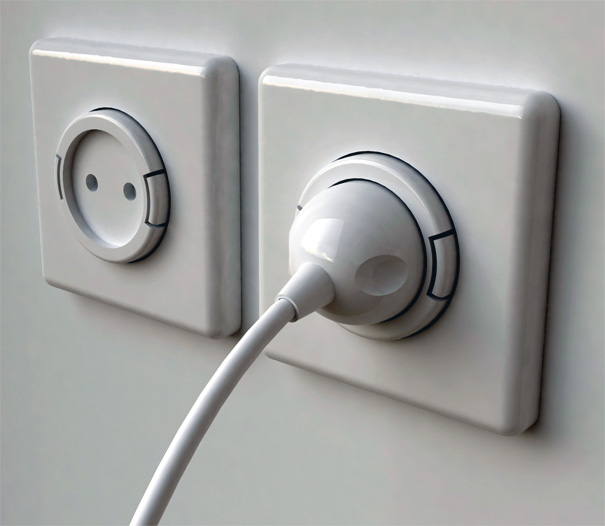

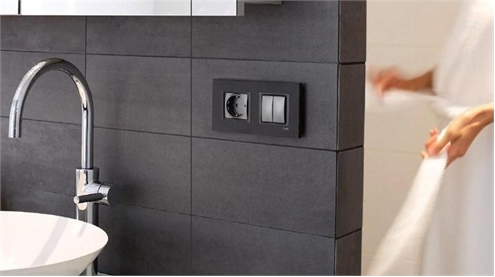

Во-вторых, розетки. Их нельзя, опасно устанавливать ближе, чем 50 см от труб отопления, водопровода, газа. Высоту установки подбирайте в зависимости от того, где нужна розетка и для чего она будет использоваться. Не запрещено розетку даже под потолком делать, стоит только отступить от него 20 -25 см. Верхние розетки необходимо оставить в местах размещения кондиционеров. Другие розетки устанавливают на расстоянии 35 см. от пола. Розетки, предназначенные для навесной техники, например, телевизоров, размещают так, чтобы в будущем, предполагаемый прибор, прикрывал все подключения к питанию. Вообще, отмечая на схеме те же розетки и выключатели, не забудьте, что располагать их следует в зоне, доступной для ремонта. Сколько нужно розеток на комнату? Раньше считалось, что одна должна приходиться на 10 м.кв., однако сейчас в связи с изобилием техники, это норма уже устарела. 4-5 розеток на комнату в 20 метров будет достаточно. Впрочем, если планируется использовать много техники, то ставьте двойные, а то и тройные розетки.

Человеку, неискушенному в электроснабжении дома или квартиры, следует знать, что есть три пути с самого начала процесса. Первый: официальный путь. Тут следует получить исходные технические данные от поставщика услуг, в регионах, понятное дело, доминируют свои организации. Нужно узнать силу тока в амперах, фазность подведенного к жилищу электропитания (одно или трехфазное), выделенная максимальная электрическая мощность на конкретно ваш дом или коттедж, квартиру, убедится, что вольтаж составляет 220 Вольт, узнать о системе заземления и прочее. Потом следует найти лицензированную проектную организацию, которая составит согласно исходным данным поставщика схему электропроводки, с соблюдением правил противопожарной безопасности, СНиПов, (строительные правила и нормы), правил монтажа электропроводки, инструкции к электрооборудованию и т.д. Все это должно соответствовать требованиям «Госэнергоконтроля».

Итак, заказали. Готовая схема вполне вероятно выйдет красивой, на хорошей бумаге, даже загадочной, как и всякая схема в искусстве (пример -картина Малевича «Черный квадрат»), но без утверждения оной все в том же «Алматыэнергосбыте» (как у нас в Алмате) все это техническое художество на бумаге или цифровом носителе не стоит и выеденного яйца. Только после согласования (официального утверждения) схемы потребитель или бригада поставщика электрических услуг воплощают нарисованное на схеме в жизнь. Но это не все! Нужно еще подсоединить готовую электросхему к сетям поставщика. Как?

Все в тот же, например, «Алматыэнергосбыт» подается новое заявление. Суть его такова: я – ФИО, адрес - такой-то, прошу великодушно разрешить мне подсоединиться к электрическим сетям поставщика. А еще прошу установить и ввести в эксплуатацию счетчик электроэнергии, присвоить мне лицевой счет и прочее. Поставщик электрической энергии посмотрит, что «наворотили» вы в своем жилище, поднимет ранее согласованную схему, сопоставит реальность и то, что зафиксировано на бумаге. Далее придет комиссия из суровых сотрудников энергетической компании, и они должны провести с хозяином жилья инструктаж, касающейся техники безопасности при пользовании электроприборами и вообще всей схемы энергоснабжения дома. Хозяину остается кивать, «мотать на ус», особо не спорить, потому что в худшем случае уже смонтированную проводку с электрооборудованием могут и «завернуть». Но если схема сделана реально специалистами по проекту лицензированной фирмы по электромонтажу, либо (что лучше всего) монтажной бригадой самого поставщика, то все должно быть хорошо и вы – новый полноправный абонент. Только после проверки вашей смонтированной уже элетросхемы поставщик  великодушно разрешит подключиться к источнику Великого Света: к своим сетям. Официальный путь - самый долгий и самый затратный, но и самый гарантированный.

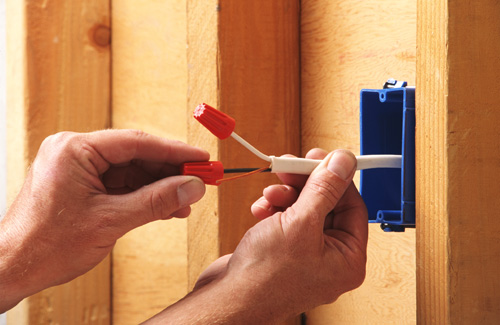

Второй путь – самодеятельный. Есть ведь такие мужики, и их немало, что многое могут делать своими руками. Тут уже хозяин сам берет инструмент и идет «на штурм» той же стены, долбит отверстия под розетки, штробит стены, протягивает провода. Закупает все, что нужно для монтажа энергоснабжения дома. Иногда нанимает в помощники знакомых или электрика. Не редко бывает, что при данном варианте вообще обходятся без нормального и обширного плана электропроводки (план электропроводки отличается от схемы тем, что там обязательно указано, где и как будет расположено элетрооборудование на местности, квартире или доме в определенном масштабе). Обычно, в простой схеме мужики «набросают» на листе схемку (тут даже масштаб не всегда нужен), что и где примерно будет подключено к проводке и – вперед.

Если электроснабжение доведено самим поставщиком до щитка у двери, как сейчас делается почти во всех новостройках, то можно монтировать электрооборудование внутри жилища и самому. Нет обязанности делать все через поставщика услуг (в нашем примере «Алматыэнергосбыт»). Проблема может возникнуть, и, скорее всего, возникнет, когда надо будет сдать в экплуатацию поставщику уже готовую электропроводку. Тут часто без «подмазать» не проходит, хотя если монтаж проведен грамотно с соблюдением всех норм, то и без этого обойдется. Второй путь – самодеятельный - несомненно, короче, дешевле, подразумевает меньше контакта с чиновниками и зарвавшимися мастерами, меньше согласований и нервов.

Третий путь – временный, это самый дешевый и возможно, даже в чем-то и оптимально дальновидный. Дело в том, что любой новый дом, так или иначе, дает усадку в первые пару лет. Особенно кирпич, панель. Даже монолит оседает, чтобы бы не говорили. Значит, пойдут и трещины в отделке, строительные плиты сдвигаются, и вся эта деформация пагубно действует на свежий ремонт. Так как прокладка электропроводки всегда предшествует ремонту, то получается, финишный ремонт лучше делать в новом доме года через два-три после окончания строительства. Значит, и монтаж энергоснабжения дома лучше тоже отложить до тех времен.

А пока используются временная схема электроснабжения нового жилья (в старых домах при капитальном ремонте и замене проводки нет нужды ждать усадки). В этом случае не надо ни штробить стены, ни пробивать их насквозь для розеток, ни устанавливать распределительных коробок, ни подвешивать никаких основательных люстр и прочее. Массово используем удлинители и ждем-с усадки здания. Вся квартира, дом, увешивается удлинителями, как гирляндами елка на Новый Год, и жизнь со светом начинается. Это самый простой, быстрый, дешевый вариант, я бы даже назвал его в чем-то мудрым. Но…Результат некрасив, некомфортен, небезопасен! Жить три года среди удлинителей, ходить как обезьяна среди лиан в джунглях, с невозможностью полноценно пользоваться электроприборами, с вечно болтающимися под ногами проводами…  Дискомфорт! Но, если есть возможность где-то переждать, пока дом даст усадку, только потом делать серьезный ремонт и электроснабжение, то третий вариант основателен. Таким образом, владельцу нового дома или квартиры так или иначе придется выбрать, какой из трех вышеперечисленных методов исходя из его ситуации оптимален.

Учтите, что самым важным моментом в электроснабжении готового дома, коттеджа, новостройки, да и при капитальном ремонте, является проводка. Она важна в «теле» дома, как наша кровеносная система в человеческом организме. Проводка бывает наружной (сейчас мало где используется), и скрытой, алюминиевой и медной. С экономической точки зрения алюминиевая проводка дешевле значительно. Если мы заглянем в учебник химии, то увидим, что алюминий имеет высокую степень окисляемости по сравнению с медью и на поверхности алюминиевого провода образуется пленка. В результате провод хуже проводит ток, появляется все возрастающее переходное сопротивление и идет нагревание самой алюминиевой жилы, что ведет к нехорошим последствиям вплоть до короткого замыкания. Медь тоже окисляется, все-таки это - металл, но в гораздо меньшей степени, чем алюминий. А еще медь всегда можно почистить. Помните, какие блестящие были шлемы, покрытые медью, у пожарных в давние времена? Можно сэкономить при ограниченном бюджете на выключателях, розетках, купить попроще электроприборы, установить не самый дорогой щиток и прочее. Но на электропроводке экономить не стоит. Это важно знать с самого начала.

«Мастер на все руки» - звучит гордо и сурово! Но… электричество – это та область, куда лучше не лезть даже «рукастому» мужику, не электрику! Почему? Возьмем, к примеру, провода. Обычно они немного нагреваются под током, это неизбежно из-за сопротивления материала. Но если даже с капельку не докручена спайка проводов, если не дотянут винт, если не до конца счищена изоляция в местах соединения, то даже самая качественная проводка дает интенсивное нагревание из-за роста сопротивления в виду некачественного монтажа. А степень нагрева может колебаться от незначительной до короткого замыкания, когда подобно молнии на небе, моментально в сотни раз возрастает сила тока. И – пожар! В некоторых странах вопрос безопасности работ с электричеством доходит до крайности: например, чтобы заменить обычную сгоревшую лампочку требуется вызывать электрика. Сурово ли это? Наверное – да.

Но посмотрим, что говорит практика: довольно случаев, когда «мастера на все руки» лезли в электрические схемы, надеясь на свою удачливость и хороши навыки, скажем, в плотничестве,  но 220 вольт и выше - это ведь не табуретку сколотить. Есть официальная  статистика: на сто погибших от удара током 85 человек – мужчины, 15 – женщины. Есть повод обратиться к хорошим спецам именно по электрике в таком важном деле, как электроснабжение дома, ибо штукатурить стены, к примеру, можно пробовать и самому. Если получится криво, так всегда можно зашлифовать, подмазать, подрихтовать. Если же хозяин полез сам в электрическую проводку и  его «тряхнуло», «подрихтовывать» и подмазывать его уже будут в морге, не дай Бог. Электричество – это не только свет и тепло, но и инвалидность, а иногда и смерть.



Прежде чем принять решение все сделать самому также следует знать: монтаж электросхемы потребует значительных усилий как физических, так и психологических. Придется резво управляться с перфораторами, бороздофрезами (делает канавы в стенах и перекрытиях до 2 см и шириной примерно в 1 см), трубогибами, плюс всякие «болгарки», клещи, протяжные механизмы, «монтажные пистолеты». Будет масса пыли, бетонной и кирпичной крошки, шума, неудачно сделанных пробоев под сквозные розетки. Будет потрачено немало нервов, но не будет уверенности, что все сделано правильно. Если уж решились сделать все сами, то обязательно пригласите толкового электрика для консультаций, но лучше всего обратиться в специализированные фирмы по электромонтажу. Газ, свет, да и сантехника -  именно эти работы должны делаться специалистами.
